高壓交流濾波電容器

在電網中，電能是以正弦波電壓和電流向用戶供電的。但若存在如整流器、變頻器、電弧爐等非線性負荷接入，會產生大量的高次諧波電流導致系統電壓和電流波形畸變，造成電力系統諧波污染，對電力設備和用電設備造成危害。因此，當注入系統的高次諧波電流超過相關標準時，就可以采用交流濾波電容器與其他元器件組成濾波補償裝置，以吸收高次諧波并兼作無功補償作用。

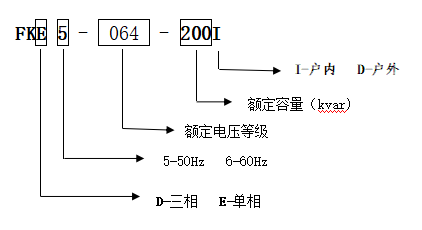

注：電壓等級選型對照表（未列數據請與本司聯系）

電壓等級（kV）	7.1	7.5	8	10.5	11	13	14	15	18
對應選型編號	071	075	080	105	110	130	140	150	180

· 介質損耗低；

· 箱殼耐爆規格高

· 絕緣油符合環保要求

· 電容值隨溫度變化極??；

· 可以承受10kA以下故障電流；

· 內置放電電阻，當從電源上切除時，能使電容器上的剩余電壓在5分鐘內自UN降壓50V以下；

· 額定頻率：50Hz或60Hz；

· 平均損耗：不超過0.2W/kvar；

· 全膜電介質：聚丙烯膜；

· 絕緣油：不含氯化聯苯、環保無毒；

· 允許在1.1倍額定電壓下長期運行；

· 允許在1.3倍額定電流的穩態過電流下連續運行；

· 電容偏差不超過額定值的-3%～+3%；

· 內置放電電阻，在斷電后能使電容器上的剩余電壓在5分鐘內自UN降至50V以下。

· 執行標準：IEC60871：1997 《標稱電壓1kV以上交流電力系統用并聯電容器》

IEC61642：1997 《濾波器和并聯電容器在受諧波影響的工業交流網絡中的應用》

· 海拔高度正常不超過1000m

· 空氣溫度范圍：(-40～+50)℃；

· 無腐蝕性氣體及蒸汽、導電性或爆炸塵埃；無劇烈的振動。

交流濾波電容器

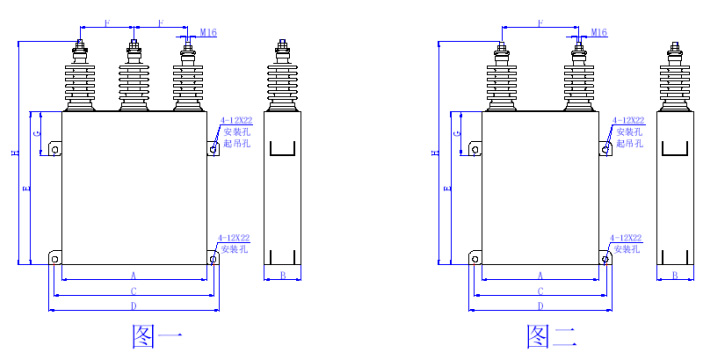

型號	額定電壓（kV）	額定容量（kvar）	外形和安裝尺寸規格（mm）								重量（kg）	圖號
型號	額定電壓（kV）	額定容量（kvar）	A	B	C	D	E	F	G	H	重量（kg）	圖號
FKE5-075-100D	7.5	100	380	140	420	450	370	250	140	642	31	圖一
FKE5-080-100D	8	100	380	140	420	450	370	250	140	642	30
FKE5-110-100D	11	100	380	140	420	450	370	250	140	642	31
FKE5-140-100D	14	100	380	140	420	450	370	250	140	642	30
FKE5-080-150I	8	150	380	110	420	450	595	250	200	803	38
FKE5-100-150I	10	150	380	110	420	450	600	250	200	812	38
FKE5-110-200D	11	200	380	200	536	564	365	250	140	573	50
FKE5-071-200D	7.1	200	380	125	420	450	595	250	200	803	42
FKE5-080-200D	8	200	380	140	436	464	600	250	140	808	47
FKE5-105-200D	10.5	200	380	135	420	450	595	250	200	867	46	圖一
FKE5-120-200D	12	200	380	150	436	464	600	250	200	872	51
FKE5-150-200D	15	200	380	150	436	464	600	250	200	872	51
FKE5-180-200D	18	200	380	150	436	464	600	250	200	872	51
FKE5-120-250D	12	250	380	166	420	450	595	250	140	867	54
FKE5-130-250D	13	250	380	166	420	450	595	250	140	867	54

注：任何產品都在不斷改進，如有變化恕不另行通知，如需了解更詳細信息和未列電壓、型號和規格產品，請與供應商聯系。
