HZ-XXX-C-XX-1/3
XXX---------------額定電壓 280/480/525v
XX-----------------容量 5-50kvar
1/3------------------單相/三相
先進技術及材料

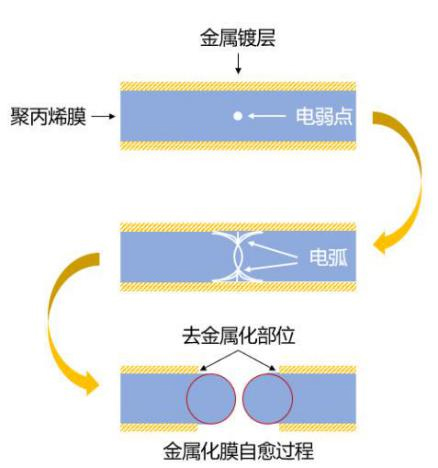

電介質自愈功能
電容器以聚丙烯膜作為介質，在表面蒸鍍一層金屬為導電電極；當施加過高的電壓時，聚丙烯膜電弱點被擊穿，擊穿點阻抗明顯降低，流過的電流密度急劇增大，使金屬化鍍層產生高熱，擊穿點周圍的金屬導體迅速蒸發逸散，形成金屬鍍層空白區，擊穿點自動恢復絕緣。

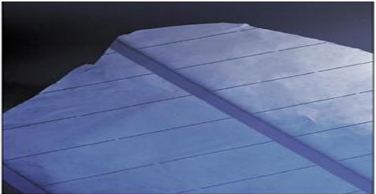

網格化，金屬聚丙烯膜
采用先進的電子束加熱蒸鍍技術，高真空處理，金屬層附著力極好；特有的圖案設計，連接 電流門動作可靠，安全系數極高；優異的方阻設計和邊緣噴金工藝以控制自愈能量，避免自愈失敗。
特種環氧樹脂填充
阻燃，密封低；隔熱強和使用壽命長
額定頻率 | 50/60 Hz |
電容偏差 | -3~3% |
損耗角正切值 | ≤0.01% |
最大涌流 | 200In |
極限工作狀態 | 1.1Un或1.3In及1.35Qn長期運行 |
放電電阻 | 3 min降到50V以下 |
最大過載電流 | 4 In |
極間耐壓 | 2.15 Un 10s |
極-殼耐壓 | 3.5 KV 1min |
端子 | 三個M8接線端,一個M16固定端子 |
外殼 | 一次成型鋁合金罐 |
氣溫范圍 | -25～50℃ |
抗震強度 | 8級 |
海拔高度 | ≤2000 m |
環境標準 | 無腐蝕性氣體和導電性、爆炸性塵埃 |
執行標準 | IEC831-1 |
標準補償三相電容器（415V，建議串聯限流電抗器或不串聯電抗器） | |||||
型號 | 額定電壓 | 額定頻率 | 額定容量 | 額定電容量μf | 額定電流（A) |
HZ415-C-15-3 | 415 | 50 | 15 | 277.4 | 20.9 |
HZ415-C-30-3 | 415 | 50 | 30 | 554.7 | 41.8 |
標準補償三相電容器（480V，建議串聯7%串聯電抗器） | |||||
HZ480-C-15-3 | 480 | 50 | 15 | 207.3 | 18.0 |
HZ480-C-20-3 | 480 | 50 | 20 | 276.5 | 24.0 |
HZ480-C-30-3 | 480 | 50 | 30 | 414.7 | 36.0 |
標準補償三相電容器（525V，建議串聯14%串聯電抗器） | |||||
HZ525-C-20-3 | 525 | 50 | 20 | 173.3 | 16.5 |
HZ525-C-30-3 | 525 | 50 | 30 | 346.6 | 33.0 |
HZ525-C-40-3 | 525 | 50 | 40 | 462.2 | 44.0 |
標準補償單相電容器（280V，建議串聯7%串聯電抗器） | |||||
HZ280-C-5-1 | 280 | 50 | 5 | 203.1 | 17.9 |
HZ280-C-10-1 | 280 | 50 | 10 | 406.2 | 35.7 |
